Alkalmazási terület

A TGT axiális csőventilátorok felhasználhatók például raktárakban, műhelyekben, kereskedelmi egységekben, parkolóházakban. Vízszintes és függőleges tengelyirányú beépítésre egyaránt alkalmasak.

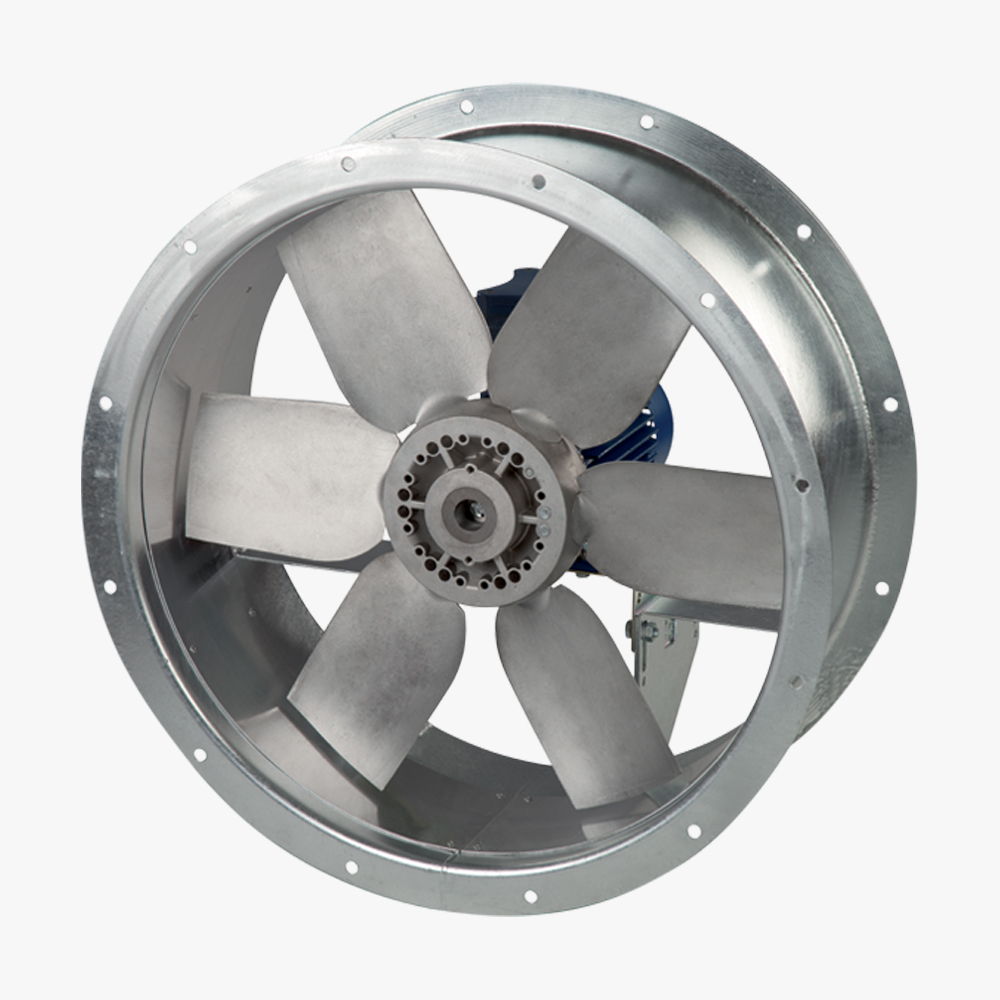

Kivitel

A ventilátorház hengerelt acéllemezből készül és korrozióálló tűzihorganyzással védett a felülete. A járókerék kiváló minőségű alumínium öntvény lapátokkal és sajtolt járókerékaggyal gyártódik.

Rendelhető rövid és hosszú házas kivitelben, utóbbinál megkülönböztetjük az alábbi jelzésűeket:

• „L” - külső csatlakozódobozzal szerelt (1400-1600 mm átmérőnél alapfelszereltség)
• „LP” - vizsgáló ajtóval szerelt

Széria méretek

A TGT ventilátorok standard kivitelben 400-1600 mm-es mérettartományban, míg az ATEX változatok max. 1250 mm átmérővel rendelhetők. Az egyes átmérők többféle lapátszögállású járókerékkel készülhetnek, így egy-egy méreten belül nagyon széles a teljesítményválaszték.

Motorok

Modelltől függően az alábbiak szerint:

• 3 fázisú 2, 4 vagy 6 pólusú motorral
• 3 fázisú, kétfordulatú 2/4, 4/8 vagy 6/12 pólusú motorral

Minden motor IP55 védettségű és F szigetelési osztályú.

Tápellátás szerint:

• 3 fázis 230/400V-50Hz 3kW-ig
• 3 fázis 400V-50Hz a 3kW feletti és a kétfordulatú motorok esetén

ATEX változatok

ATEX direktívának megfelelő robbanásbiztos kivitel háromfázisú változatokhoz:
- ATEX tűzálló kivitel - gáz elszívás
     II 2G Exd IIB T4
     II 2G Exd IIB(H2) T4
- ATEX fokozott biztonságú kivitel - gáz elszívás
     II 2G Exe II T3
- ATEX - por elszívás
     II 3D Ex tc IIIB T125°C
     II 3D Ex tc IIIC T125°C
Működési hőmérséklet 40°C-ig.

Légszállítási tartomány

1.000 - 320.000 m^³/h
