Alkalmazási terület

A TTC háromfázisú triakos szabályozó, (230-400VAC) elektromos fűtőegységek szabályozására.
Falra szerelhető kivitelben 400VAC 17kW teljesítményig, DIN sínes változatban, akár 400VAC 43kW-ig használható, típustól függően.
A fűtő teljesítmény szabályozása külső hőmérséklet érzékelő, vagy külső vezérlő jel alapján történik.

Működés

A szabályozó a fűtési igénynek megfelelően, időarányos szabályozással a teljes fűtőteljestményt ki-be kapcsolja. Az áramot a hálózat nullátmeneti pillanatában félvezető (triak) kapcsolja a hálózati zavarok elkerülésére.

Teljesítmény bővítés

A TTC szabályozó a TT-S1 bővítő modullal további 17kW fűtőteljesítmény vezérlésére képes.

A TTC25-63F szabályozók a TT-S4/D és TT-S6/D négy, illetve hat lépéses bináris/sorrendi léptető modulokkal együttműködve a szabályozott teljesítmény többszörösének vezérlésére képesek.
Bináris vezérlési módot választva egy TTC40F és TT-S4/D egység 400VAC 443kW fűtőteljesítmény szabályozására képes.

Típusok

• TTC - falra szerelhető, 400VAC 17kW-ig

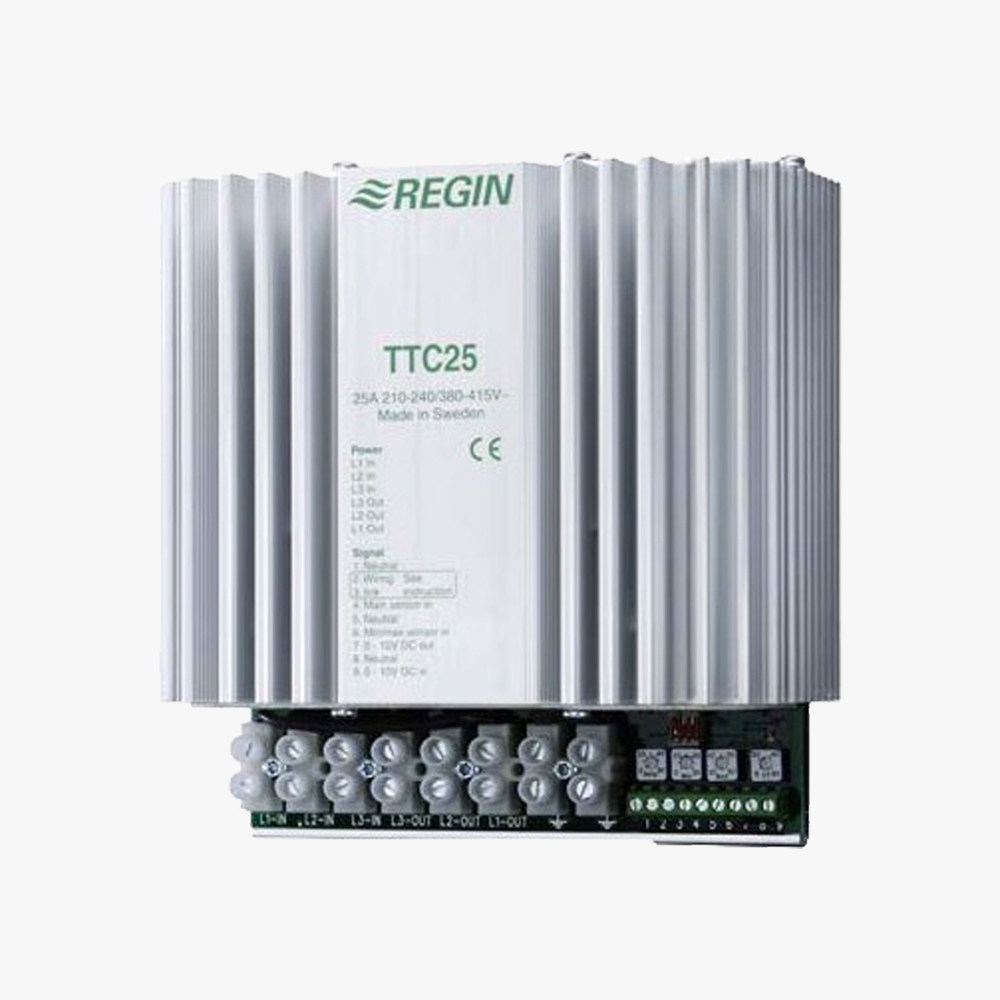

• TTC25 - DIN sínre szerelhető, 400VAC 17kW-ig
• TTC25X - DIN sínre szerelhető, 400VAC 17kW-ig, kizárólag 0-10V-os külső vezérlőjellel működik

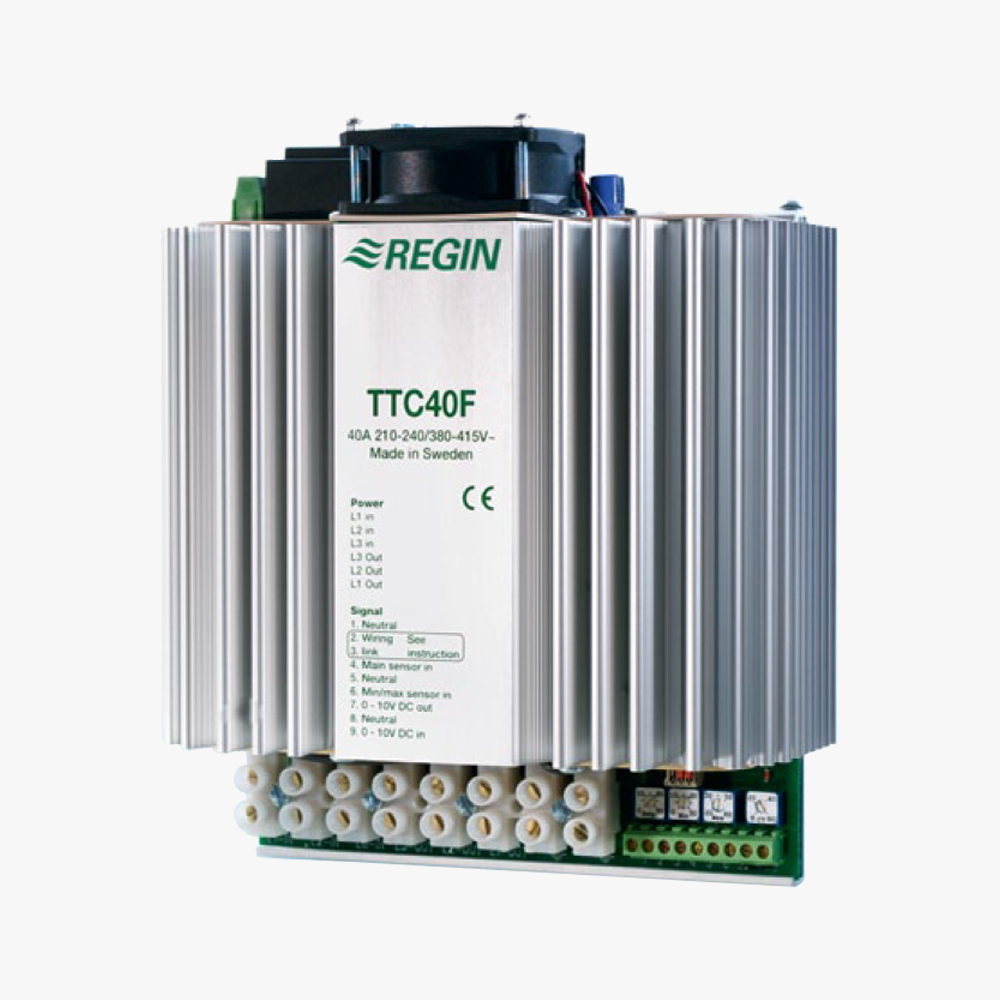

• TTC40F - DIN sínre szerelhető, 400VAC 27kW-ig
• TTC40FX - DIN sínre szerelhető, 400VAC 27kW-ig, kizárólag 0-10V-os külső vezérlőjellel működik

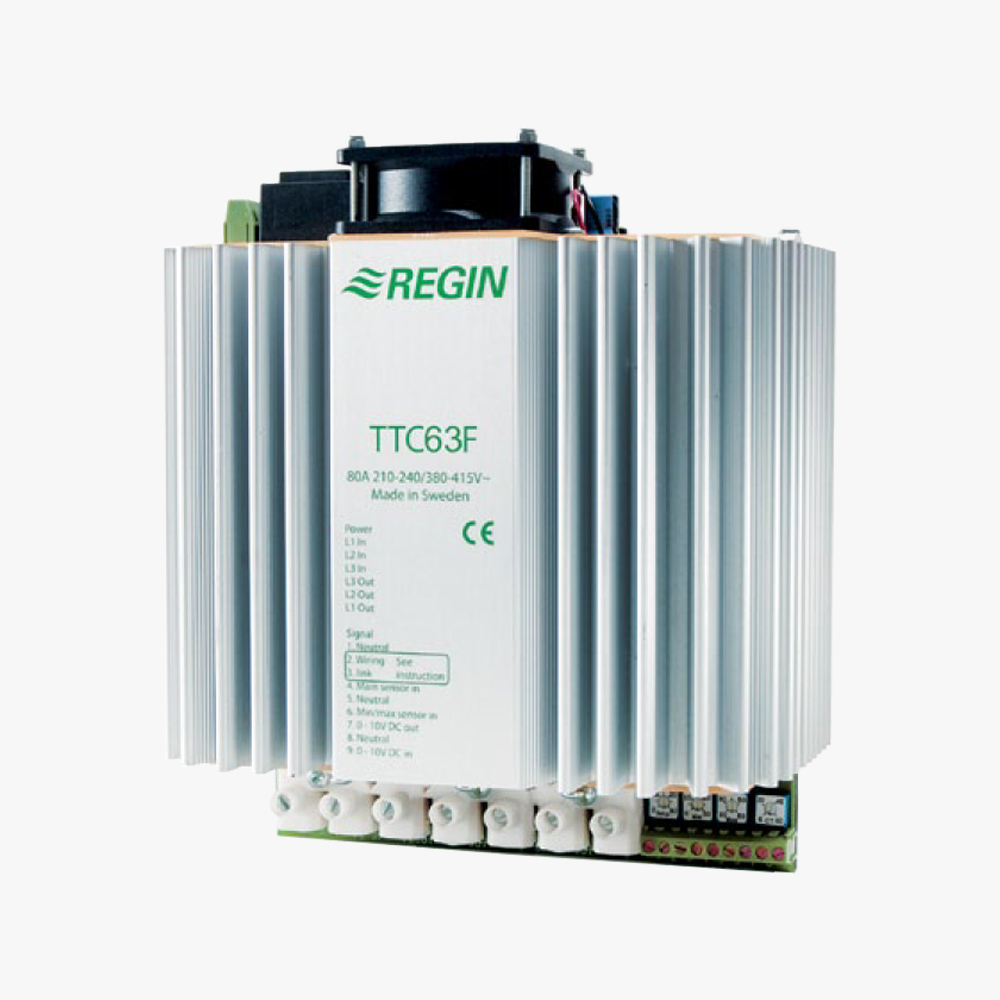

• TTC63F - DIN sínre szerelhető, 400VAC 43kW-ig

Kivitel

TTC - falra szerelhető, IP30 védettség.
TTC25-63F: DIN sín, IP20 védettség.

Érzékelő

NTC típusú érzékelők (TG-K330, TG-K360)

Tartozékok

• TT-S1- TTC bővítő modul, 230VAC 5A relé kontaktus, további 17kW indirekt kapcsolására.
• TT-S4/D sorrendi/bináris léptető egység, TTC25-63F szabályozókhoz.
• TT-S6/D sorrendi/bináris léptető egység, TTC25-63F szabályozókhoz.

A termék katalóguslapja feltöltés alatt.
