Alkalmazási terület

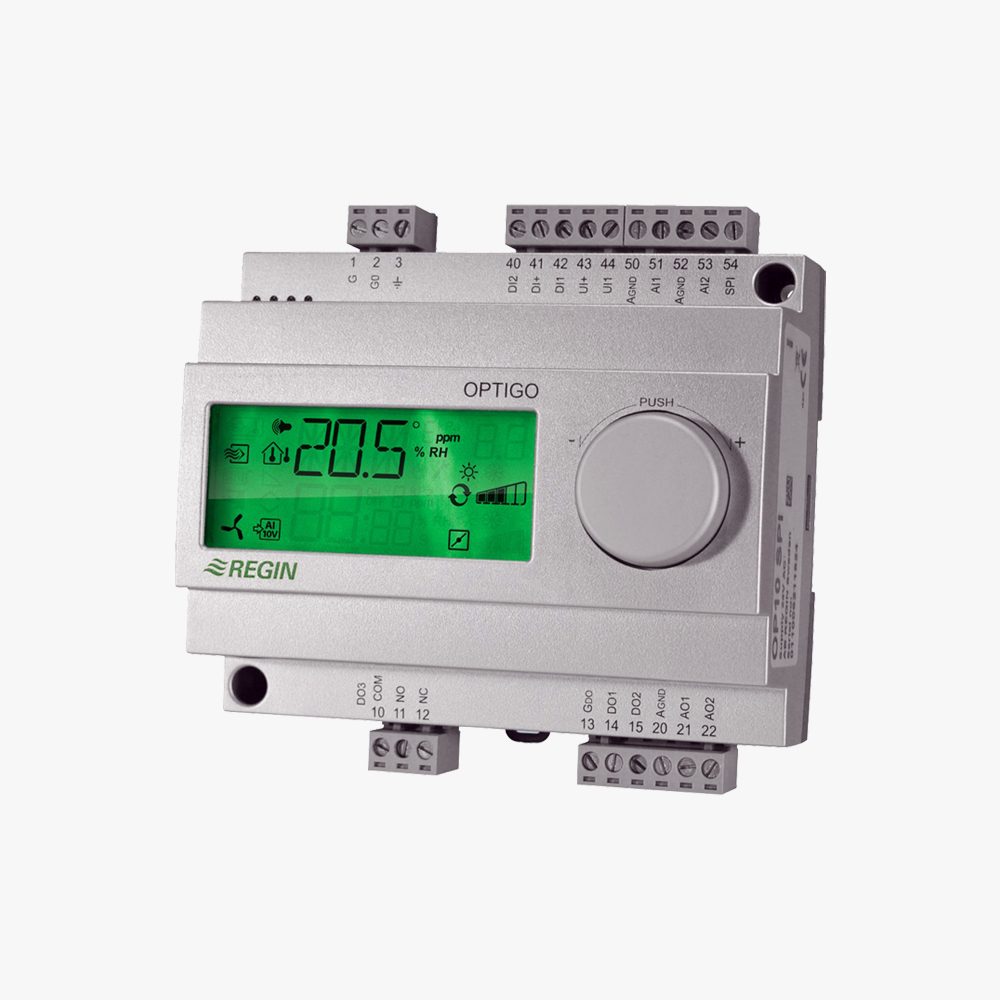

Az Optigo OP5 és OP10 digitális szabályozók a nagy sikerű analóg AQUA család méltó utódai.
A szabályozók elsősorban vizes hűtő és fűtőelemek szabályozására alkalmasak, a befújt levegő, vagy a helyiség hőmérsékletének állandó értéken tartására.
Az OP5 szabályozó lehetőséget biztosít közös kaloriferes hűtés-fűtés szabályozásra, átváltó parancs fogadással.
Az OP10 szabályozó a hozzá kapcsolt TG-A1/PT1000 kontakt fagyvédelmi érzékelővel folytonos, aktív fagyvédelmet biztosít a fűtőelem számára, a légtechnikai rendszer készenléti állapotában is.

Működés

Az Optigo család szabályozóinak beállítása és kezelése rendkívül egyszerű. A készülék kezeléséhez egyetlen forgatógomb szükséges, a nagy méretű LCD kijelzőn a beállítások és pillanatnyi értékek könnyen leolvashatóak.

Tipusok

Optigo OP5 - 24VAC tápfeszültség, 1 darab PT1000 bemenet, 2 darab 0-10V kimenet
Optigo OP10 - 24VAC tápfeszültség, 2 darab PT1000 bemenet, 2 darab 0-10V kimenet
Optigo OP10-230 - 230VAC tápfeszültség, 2 darab PT1000 bemenet, 2 darab 0-10V kimenet

Technikai adatok

Tápfeszültség: 24 V AC ± 15% / ... 10-230 modell: 230 V AC
Teljesítményfelvétel: 4 VA
Környezeti hőmérséklet: 0 ... 50°C
Tárolási hőmérséklet: -40 ... +50°C
Környezeti páratartalom: Max. 90% RH
Védelmi osztály: IP20
Telepítés: DIN-sínre építhető
Modulok száma: 7
Kijelző: LCD háttérvilágítás, numerikus / grafikus, nyelvtől független szimbólumok
Méretek (WxHxD): 123 x 123 x 60 mm
Óra: Hétalapú, 24 órás óra
Analóg bemenetek (AI): PT1000
Digitális bemenetek (DI): A potenciálmentes érintkező bezárása
Univerzális bemenetek (UI): 0 ... 10 V DC vagy digitális
Alapjel bemenet (SPI): Külső PT1000 alapjel-eszközre, pl. TG-R4 / PT1000 vagy TBI-PT1000
Analóg kimenetek (AO): 0 ... 10 V DC, rövidzárlat védett
Digitális kimenetek (DO): Csak OP10 és OP10-230. Triac 24 V AC, 0,5 A (3 pontos vezérlés vagy riasztás kimenet) és egy átkapcsoló relé 230 V AC, 5 A (ventilátor indítás)

Csatlakoztatható érzékelők

PT1000 típusok (TG-K3, TG-A1, TG-R5)
